Bei der Beschriftung einer E-Gitarre geht es nicht um Theorie um der Theorie willen, sondern um Orientierung im Alltag: Wer Korpus, Hals, Tonabnehmer, Regler und Schalter sicher zuordnen kann, versteht das Instrument beim Spielen, Einstellen und Kaufen deutlich besser. Gerade bei verschiedenen Bauformen ist das hilfreich, weil nicht jede Gitarre gleich aufgebaut ist. Ich gehe die Teile von oben nach unten durch, erkläre die wichtigsten Bedienelemente und zeige, woran du typische Layouts sofort erkennst.
Die wichtigsten Bezeichnungen auf einen Blick
- Die E-Gitarre besteht aus Kopfplatte, Hals, Korpus und Hardware, aber auch aus elektronischen Bauteilen wie Tonabnehmern und Reglern.
- Der Ton entsteht erst durch das Zusammenspiel von Saitenschwingung, Tonabnehmer und Verstärkung.
- Volume-, Tone- und Pickup-Schalter sind die Bedienelemente, die Anfänger am häufigsten verwechseln.
- Stratocaster, Les Paul und Telecaster nutzen ähnliche Teile, aber sehr unterschiedliche Anordnungen.
- Wer die Bauteile kennt, liest auch technische Angaben, Ersatzteilbeschreibungen und Setup-Hinweise viel schneller.

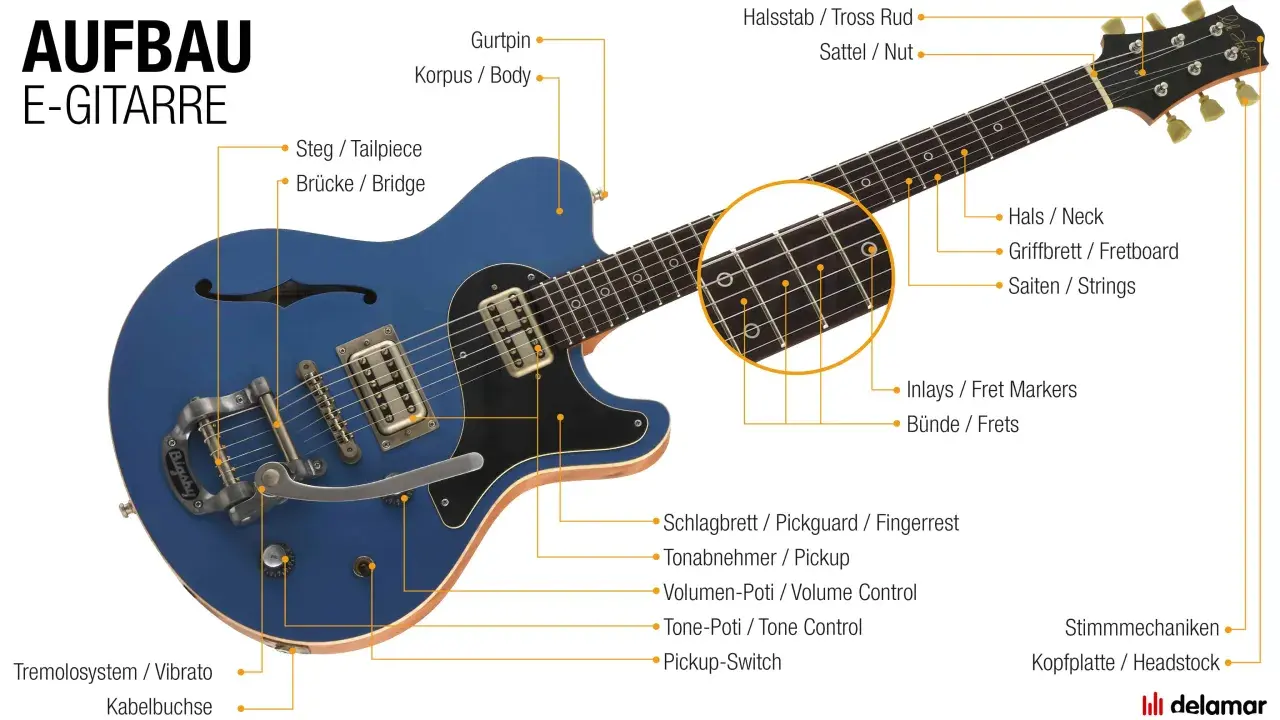

Die Bauteile einer E-Gitarre von Kopf bis Buchse
Wenn ich eine E-Gitarre beschrifte, denke ich zuerst in drei Zonen: Kopfplatte, Hals und Korpus. Das klingt simpel, hilft aber enorm, weil du so das Instrument nicht als Sammlung einzelner Teile siehst, sondern als funktionales Ganzes. Bei den meisten Modellen findest du dieselben Grundbegriffe wieder, auch wenn Form und Position leicht variieren.
| Teil | Was es ist | Wofür es wichtig ist |
|---|---|---|
| Kopfplatte | Oberes Ende der Gitarre mit Mechaniken | Hält die Stimmung und führt die Saiten zur richtigen Position |
| Mechaniken | Stimmwirbel oder Tuner | Spannen oder lösen die Saiten |
| Sattel | Kleiner Einsatz zwischen Kopfplatte und Griffbrett | Legt die Saitenabstände und die erste Auflage fest |
| Hals | Langer Mittelteil der Gitarre | Trägt Griffbrett, Bünde und gibt das Spielgefühl |
| Griffbrett | Vorderseite des Halses | Hier greifst du die Töne und Akkorde |
| Bünde | Metallstreifen auf dem Griffbrett | Bestimmen die Tonhöhen in Halbtönen |
| Inlays | Positionsmarkierungen auf Griffbrett oder Halskante | Erleichtern die Orientierung beim Spielen |
| Korpus | Der Körper der Gitarre | Trägt Elektronik, Hardware und Formgebung |
| Tonabnehmer | Pickups unter den Saiten | Nehmen die Saitenschwingung elektrisch ab |
| Steg | Auflagepunkt der Saiten am Korpusende | Bestimmt Saitenlage, Intonation und Stabilität |
| Ausgangsbuchse | Klinkenbuchse für das Instrumentenkabel | Verbindet die Gitarre mit Verstärker oder Effektkette |
Kopfplatte, Mechaniken und Sattel
Die Kopfplatte ist oft das Erste, was man sieht, aber klanglich ist sie nicht der wichtigste Teil. Praktisch zählt hier vor allem die Kombination aus Mechaniken und Sattel. Die Mechaniken halten die Stimmung, der Sattel sorgt dafür, dass die Saiten sauber geführt werden. Wenn der Sattel schlecht gefeilt ist, stimmt die Gitarre zwar vielleicht auf dem Stimmgerät, fühlt sich aber trotzdem instabil an.
Der Sattel wird oft unterschätzt, obwohl er die Spielbarkeit am ersten Bund stark beeinflusst. Bei modernen Modellen tauchen hier außerdem Saitenniederhalter oder Locking-Mechaniken auf. Das macht die Beschriftung etwas komplexer, aber der Grundgedanke bleibt gleich: Hier beginnt der Weg der Saite.
Hals, Griffbrett, Bünde und Halsstab
Der Hals ist die eigentliche Spielzone. Griffbrett und Bünde legen fest, wie Töne und Akkorde unter den Fingern liegen. Üblich sind bei E-Gitarren meist 21, 22 oder 24 Bünde, je nach Modell und Stil. Die Inlays sind keine Zierde ohne Nutzen, sondern ein schneller visueller Anker, besonders auf dunklen Griffbrettern.Wichtig ist auch der Halsstab, also der Truss Rod. Er liegt im Hals und beeinflusst die Krümmung. Er ist kein Stimmwerkzeug, sondern ein Bauteil für die Halskrümmung und damit für die Bespielbarkeit. Wer das verwechselt, greift beim Setup schnell am falschen Punkt an.
Lesen Sie auch: Dur-Tonleiter Gitarre lernen - Griffbrett meistern!
Korpus, Tonabnehmer und Steg
Der Korpus trägt die elektronischen und mechanischen Hauptkomponenten. Die Tonabnehmer sitzen unter den Saiten und wandeln deren Schwingung in ein elektrisches Signal um. Ihre Position ist entscheidend: Der Hals-Pickup klingt meist runder und wärmer, der Steg-Pickup meist heller und direkter. Ein mittlerer Tonabnehmer ergänzt das Spektrum bei vielen Modellen noch einmal deutlich.
Der Steg ist mehr als eine bloße Auflage. Er beeinflusst Saitenlage, Mensur, Intonation und bei Tremolosystemen auch die Tonhöhenveränderung. Bei Gitarren mit Tremolohebel kommt noch ein beweglicher Mechanikteil dazu, der das Beschriften etwas aufwendiger macht, weil der Steg dann nicht nur ein Auflagepunkt, sondern ein aktives System ist. Genau deshalb lohnt sich ein sauberer Blick auf die Hardware.
Regler, Schalter und Elektronik richtig lesen
Die meisten Anfänger erkennen auf Anhieb die Tonabnehmer, aber bei den Reglern wird es oft unscharf. Dabei ist die Logik einfach: Volume regelt die Lautstärke, Tone formt Höhen und Brillanz, der Pickup-Schalter wählt die Tonabnehmerkombination. Ich denke dabei immer an die Signalkette: Saite, Pickup, Regler, Buchse, Verstärker.
| Bedienelement | Typische Wirkung | Praxisnutzen |
|---|---|---|
| Volume-Poti | Regelt die Ausgangslautstärke und den Signalpegel | Damit kannst du die Gitarre leiser machen, den Verstärker anders anfahren oder Clean- und Crunch-Zonen nutzen |
| Tone-Poti | Senkt Höhen ab, manchmal auch sehr fein abgestuft | Hilft, den Sound weicher oder dunkler zu machen |
| Pickup-Wahlschalter | Wählt Hals-, Mittel- oder Steg-Pickup, oft in Kombination | Damit wechselst du direkt zwischen Soundfarben |
| Push-pull-Poti | Ein Drehregler mit Ziehfunktion für Zusatzschaltungen | Aktiviert oft Coil-Split, Phasendrehung oder andere Schaltungsvarianten |
| Mini-Schalter | Schaltet zusätzliche Pickup-Modi oder Spezialfunktionen | Typisch bei modernen Gitarren mit komplexerer Elektronik |
| Kill Switch | Unterbricht das Signal kurzfristig | Wird für Stottereffekte und rhythmische Spielweisen genutzt |
Ein häufiger Fehler besteht darin, Tone und Volume zu verwechseln. Das sieht banal aus, macht aber im Alltag einen Unterschied, besonders wenn du mit dem Gitarrenregler direkt den Sound formen willst. Bei vielen Gitarren reagieren Volume-Potis außerdem nicht gleichmäßig über den ganzen Drehweg, sondern musikalisch abgestuft. Genau das ist nützlich, wenn man die Lautstärke nicht nur reduzieren, sondern den Ton bewusst ansteuern möchte.
Auch der Pickup-Schalter verdient mehr Aufmerksamkeit, als er oft bekommt. Bei einer Strat-ähnlichen Gitarre hörst du im Zwischenbereich oft zwei Tonabnehmer zusammen, was den Klang dünner, aber definierter machen kann. Bei Les-Paul-artigen Gitarren ist der Dreifachschalter dagegen meist schneller und klarer ablesbar, weil er die Grundpositionen direkt ansteuert. Das führt direkt zur Frage, warum sich die Beschriftung je nach Modell so stark unterscheidet.
Warum Strat, Les Paul und Telecaster anders beschriftet werden
Die Namen der Teile bleiben weitgehend gleich, aber die Anordnung ändert sich deutlich. Das ist der Punkt, an dem viele Beschriftungen zum ersten Mal wirklich interessant werden. Wer nur ein Schema auswendig lernt, kommt bei klassischen Modellen schnell ins Stolpern. Wer die Layouts kennt, kann dagegen fast jedes Instrument auf Anhieb lesen.
| Modelltyp | Typische Bedienelemente | Was daran auffällt | Wofür es praktisch ist |
|---|---|---|---|
| Stratocaster | 1 Volume, 2 Tone, 5-Wege-Schalter, oft Tremolo | Sehr offene, flexible Bedienung mit vielen Zwischenklängen | Gut für Spieler, die schnell zwischen mehreren Sounds wechseln |
| Les Paul | 2 Volume, 2 Tone, 3-Wege-Schalter | Getrennte Regler für Hals- und Steg-Pickup | Sehr logisch, wenn man Pickup-Lautstärken separat steuern will |
| Telecaster | Meist 1 Volume, 1 Tone, 3-Wege-Schalter | Reduzierte, übersichtliche Elektronik | Schnell zu lesen, unkompliziert im Live-Alltag |
| Moderne Superstrat | Je nach Modell unterschiedliche Kombinationen aus Potis, Miniswitches und Split-Funktionen | Oft mehr Schaltungen als bei Klassikern | Interessant für Vielspieler, die flexible Sounds brauchen |
Bei halbhohlen und hohlen Gitarren kommt noch ein praktischer Punkt dazu: Die Elektronik sitzt oft anders verteilt, weil die Bauform mehr Raum lässt oder bestimmte Komponenten besser geschützt werden müssen. Deshalb kann die Beschriftung bei solchen Instrumenten leicht von der gewohnten Solidbody-Logik abweichen. Ich würde mich daher nie nur auf die Form verlassen, sondern immer auf die konkrete Anordnung am Instrument.
Typische Fehler beim Benennen der Teile
Wenn jemand eine E-Gitarre zum ersten Mal beschriftet, tauchen fast immer dieselben Verwechslungen auf. Das ist normal, aber man kann sie schnell vermeiden, wenn man die Funktion mitdenkt. Ich achte dabei immer darauf, wo eine Saite beginnt, wo sie aufliegt und wo sie elektrisch abgenommen wird.
- Steg und Sattel werden oft verwechselt. Der Sattel sitzt oben an der Kopfplatte, der Steg unten am Korpus.
- Tonabnehmer und Pickup-Schalter sind nicht dasselbe. Der Tonabnehmer erzeugt das Signal, der Schalter wählt es aus.
- Griffbrett und Hals sind nicht identisch. Das Griffbrett liegt auf dem Hals und trägt die Bünde.
- Bünde und Inlays erfüllen unterschiedliche Aufgaben. Bünde erzeugen die Tonhöhen, Inlays helfen nur bei der Orientierung.
- Der Halsstab ist kein Teil für die Stimmung der Saiten. Er dient der Halskrümmung.
- Die Ausgangsbuchse ist keine Zierbuchse. Sie ist der Anschluss zum Verstärker oder Pedalboard.
Der einfachste Merksatz lautet für mich: Von oben nach unten denken, dann die Funktion mitlesen. Sobald du weißt, welche Bauteile die Saite mechanisch halten und welche ihr Signal elektronisch verarbeiten, fällt die Zuordnung viel leichter. Genau diese Denke hilft auch beim nächsten Schritt, wenn Beschriftung plötzlich nicht mehr nur Lernen, sondern Werkzeug wird.
So hilft dir die Beschriftung beim Lernen, Kaufen und Einstellen
Eine saubere Beschriftung ist nicht nur für Gitarrenunterricht nützlich. Sie hilft auch beim Kauf, bei Reparaturen und beim Lesen von Produkttexten. Wer zum Beispiel Angaben wie HSS, HH oder SSS versteht, erkennt sofort, welche Tonabnehmeranordnung verbaut ist. Das spart Zeit und verhindert Fehlkäufe.
Auch moderne Zusatzfunktionen werden dadurch verständlicher. In aktuellen Instrumenten tauchen häufig Coil-Split, Push-pull-Regler, Active Electronics, Locking Tuners oder zusätzliche Mini-Schalter auf. Nicht jedes Extra ist automatisch besser, aber jedes hat einen klaren Zweck. Für mich gilt: Je mehr Elektronik in einer Gitarre steckt, desto wichtiger wird eine klare Beschriftung.
- Beim Kauf liest du technische Daten schneller und vergleichst Modelle fairer.
- Beim Setup weißt du, welche Schraube oder welcher Regler welche Wirkung hat.
- Im Unterricht kannst du Hinweise besser umsetzen, weil die Begriffe sitzen.
- Bei Reparaturen oder Ersatzteilen kommunizierst du präziser mit Werkstatt oder Händler.
Gerade im Handel ist das relevant: Ein Modell mit einfacher Tele-Elektronik braucht andere Beratung als eine moderne Gitarre mit mehreren Schaltoptionen. Deshalb lohnt es sich, nicht nur den Namen des Instruments zu kennen, sondern auch seine Bauteile und deren Aufgabe. Damit schließt sich der Kreis zur praktischen Orientierung am Instrument selbst.
Was ich beim Beschriften einer E-Gitarre immer zuerst prüfe
Wenn ich eine E-Gitarre beschreibe oder erkläre, beginne ich nie mit Details wie Schrauben oder Spezialschaltern. Ich prüfe zuerst die Grundstruktur: Wo liegt die Saite auf, wo wird sie gestimmt, wo wird sie abgenommen und wie wird das Signal weitergeführt? Diese vier Fragen lösen schon den größten Teil der Verwirrung auf.
- Mechanik und Sattel definieren den Anfang des Saitenwegs.
- Griffbrett und Bünde zeigen die spielerische Orientierung.
- Tonabnehmer, Regler und Schalter erklären den Soundweg.
- Steg und Buchse markieren das Ende der mechanischen und elektrischen Kette.
Wer die E-Gitarre so liest, versteht nicht nur die Beschriftung, sondern auch die Logik des Instruments. Genau das macht den Unterschied zwischen bloßem Auswendiglernen und echtem Verständnis aus.
